Quạt Hút Bụi Túi Vải: Cách Kiểm Soát Bụi Phát Sinh Khi Gia Công Bằng Máy CNC
Trong các xưởng gia công cơ khí, gỗ công nghiệp và nhựa, máy CNC được sử dụng để cắt, phay, khoan hoặc tạo hình vật liệu theo chương trình tự động. Quá trình gia công có thể tạo ra bụi mịn, mạt vật liệu và các hạt nhỏ phát tán quanh vùng làm việc. Nếu không được thu gom đúng cách, bụi có thể tích tụ bên trong máy, bám lên linh kiện và lan sang khu vực sản xuất lân cận.

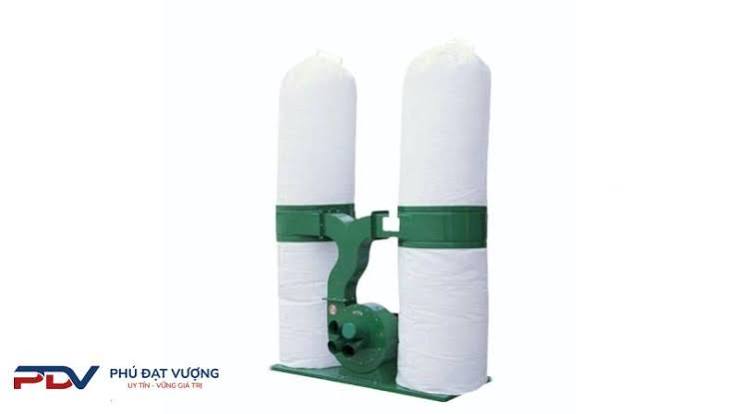

Quạt hút bụi túi vải có thể được tích hợp vào hệ thống thu gom bụi CNC nhằm kiểm soát bụi tại nguồn. Tuy nhiên, hiệu quả phụ thuộc vào loại vật liệu gia công, kết cấu máy, đặc tính bụi và cách thiết kế đường hút.
![[Image: images?q=tbn:ANd9GcQKqzOXEltEzQeDMp9hpBb...4OEVQ&s=10]](https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcQKqzOXEltEzQeDMp9hpBbqmUxg1oW9IdK9Xh7B54OEVQ&s=10)
Đặc điểm bụi phát sinh trong quá trình gia công CNC
Bụi từ máy CNC không có tính chất giống nhau trong mọi ứng dụng. Máy cắt gỗ MDF tạo ra bụi gỗ và bụi sợi; máy gia công nhựa có thể tạo ra hạt vụn hoặc bụi polymer; trong khi gia công kim loại có thể phát sinh phoi và hạt mài tùy phương pháp sản xuất.
Bụi mịn dễ phát tán khỏi vùng gia công
Khi dao cắt quay ở tốc độ cao, dòng khí do chuyển động của dao và vật liệu có thể đưa bụi ra khỏi khu vực gia công. Những hạt nhỏ dễ lơ lửng trong không khí và phát tán qua các khe hở của buồng máy.
Bụi có thể tiếp tục tồn tại sau khi máy dừng, đặc biệt tại các vị trí ít lưu thông không khí. Vì vậy, chỉ vệ sinh bề mặt bên ngoài hoặc thu gom bụi sau mỗi ca làm việc chưa chắc đã kiểm soát được nguồn phát sinh.
Phoi lớn và bụi mịn cần được xử lý phù hợp
Phoi lớn thường có thể được thu gom bằng kết cấu hút và thiết bị tách phù hợp. Bụi mịn cần được kiểm soát bằng hệ thống có khả năng duy trì lưu lượng hút tại nguồn và bộ lọc tương thích với đặc tính vật liệu.
Nếu toàn bộ vật liệu được đưa trực tiếp vào túi lọc mà không xem xét kích thước hạt, tải lượng bụi và nguy cơ tắc nghẽn, hệ thống có thể nhanh chóng suy giảm hiệu suất. Với những ứng dụng phát sinh nhiều phoi hoặc mảnh vụn, cần đánh giá phương án tách sơ bộ trước khi khí đi vào bộ lọc.
Thiết kế đường hút phù hợp với kết cấu máy CNC
Máy CNC thường có vùng gia công được che chắn một phần hoặc toàn bộ. Đây là điều kiện thuận lợi để kiểm soát bụi, nhưng cũng đòi hỏi đường hút được bố trí đúng vị trí.
Tận dụng buồng gia công để giữ bụi
Nếu máy có buồng kín, nên tận dụng kết cấu này để hạn chế bụi thoát ra ngoài. Điểm hút cần được bố trí sao cho dòng khí đi qua vùng phát sinh bụi và đưa bụi về hệ thống xử lý.
Khi thiết kế, cần tránh để cửa hút nằm quá xa vùng cắt hoặc tạo dòng khí khiến bụi đi qua khu vực người vận hành trước khi được thu gom. Các cửa mở phục vụ thay phôi, kiểm tra và bảo trì cũng cần được tính đến trong quá trình khảo sát.
Hạn chế các đoạn ống gây cản trở dòng khí
Đường ống quá nhỏ có thể làm tăng tổn thất áp suất và cản trở khả năng vận chuyển bụi. Ngược lại, lựa chọn đường kính quá lớn mà không tính toán vận tốc vận chuyển cũng có thể khiến một số loại bụi hoặc mạt nhẹ lắng đọng trong ống.
Các đoạn co gấp, nhánh rẽ và vị trí thay đổi tiết diện cần được xem xét kỹ. Với bụi có tính mài mòn, những đoạn đổi hướng thường chịu tác động lớn hơn và có thể cần kết cấu phù hợp để thuận tiện kiểm tra, bảo trì.
Lựa chọn quạt hút theo chế độ gia công
Một xưởng có nhiều máy CNC có thể vận hành các thiết bị theo những chế độ khác nhau. Một số máy hoạt động liên tục, trong khi máy khác chỉ chạy theo từng đơn hàng. Do đó, lựa chọn quạt cần dựa trên nhu cầu hút thực tế thay vì chỉ căn cứ vào số lượng máy.
Xác định nhu cầu hút của từng máy
Trước hết, cần xác định lưu lượng yêu cầu tại điểm hút của từng máy theo hướng dẫn kỹ thuật và điều kiện gia công. Nếu nhiều máy dùng chung một hệ thống, phải xác định những thiết bị nào có thể hoạt động đồng thời và lưu lượng cần duy trì tại mỗi nhánh.
Không nên mặc định tổng lưu lượng của toàn bộ máy luôn cần được đáp ứng ở mọi thời điểm, nhưng cũng không được giảm công suất thiết kế nếu hệ thống không có cơ chế kiểm soát nhánh phù hợp.
Đánh giá áp suất làm việc của hệ thống
Quạt phải tạo đủ áp suất để bù tổn thất qua đường ống, phụ kiện, bộ tách bụi và túi lọc. Khi túi lọc tích tụ bụi, sức cản có thể tăng lên, khiến lưu lượng hút giảm nếu hệ thống không được kiểm soát đúng cách.
Vì vậy, cần lựa chọn quạt dựa trên điểm làm việc dự kiến và đường đặc tính của thiết bị. Chỉ tăng công suất động cơ mà không xử lý nguyên nhân gây tổn thất lớn có thể làm tăng điện năng tiêu thụ nhưng không cải thiện đáng kể hiệu quả thu gom.
Xem thêm: Quạt Hút Bụi Túi Vải: Giải Pháp Thu Gom Bụi Tại Khu Vực Máy Cân Định Lượng Tự Động
![[Image: images?q=tbn:ANd9GcSZiQIEGTj_Pp4PX-wFK5L...ecaNA&s=10]](https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcSZiQIEGTj_Pp4PX-wFK5Lp84sRmfBp5PjuO22c4ecaNA&s=10)
Khi nào nên sử dụng biến tần cho hệ thống hút bụi CNC?
Trong xưởng có nhiều máy CNC, nhu cầu hút bụi có thể thay đổi theo số lượng thiết bị đang gia công. Biến tần cho phép điều chỉnh tốc độ động cơ quạt theo nhu cầu đã được xác định, từ đó có thể giảm điện năng tiêu thụ trong những chế độ tải phù hợp.
Tuy nhiên, điều chỉnh tốc độ cần đi kèm cơ chế kiểm soát lưu lượng hoặc áp suất. Nếu giảm tốc độ quá thấp, hệ thống có thể không duy trì đủ lực hút tại các máy đang hoạt động, khiến bụi thoát ra ngoài hoặc lắng đọng trong đường ống.
Với hệ thống nhiều nhánh, có thể kết hợp van điều tiết hoặc cơ cấu đóng mở nhánh theo trạng thái máy. Phương án điều khiển cần được tính toán để tránh tình trạng một nhánh hút quá mạnh trong khi nhánh khác thiếu lưu lượng.
Việc lắp biến tần cũng cần xem xét giới hạn tốc độ của động cơ, đặc tính quạt và yêu cầu vận hành. Không nên coi biến tần là giải pháp thay thế cho thiết kế đường ống và lựa chọn thiết bị đúng kỹ thuật.
Những rủi ro cần đánh giá khi thu gom bụi CNC
Ngoài khả năng hút bụi, hệ thống cần được đánh giá theo đặc tính nguy hiểm của vật liệu gia công. Bụi gỗ, nhựa và một số vật liệu dạng bột có thể tạo nguy cơ cháy nổ khi đạt nồng độ thích hợp và gặp nguồn mồi lửa.
Với bụi kim loại dễ cháy, đặc biệt là bụi nhôm hoặc magie, cần có phương án thu gom và xử lý chuyên dụng phù hợp với đặc tính vật liệu. Không nên mặc định mọi loại bụi đều có thể đưa vào cùng một hệ thống túi lọc.
Nếu gia công kim loại bằng phương pháp có phát sinh tia lửa hoặc hạt nóng, cần đánh giá nguy cơ nguồn mồi lửa đi vào đường ống và bộ lọc. Các biện pháp bảo vệ phải dựa trên đánh giá rủi ro, tiêu chuẩn áp dụng và thiết kế chuyên môn; một bộ lọc túi vải thông thường không đủ để bảo đảm an toàn cho mọi ứng dụng.
Ngoài ra, cần kiểm tra khả năng tiếp địa, tích tụ tĩnh điện và phương án xử lý bụi đã thu gom. Bụi trong thùng chứa phải được quản lý theo tính chất vật liệu, tránh để tồn đọng kéo dài hoặc phát tán trở lại khu vực làm việc.
Bảo trì hệ thống để duy trì hiệu quả hút bụi
Sau thời gian vận hành, bụi có thể bám trên túi lọc, tích tụ tại các đoạn ống hoặc làm giảm khả năng lưu thông khí. Nếu chỉ vệ sinh máy CNC mà bỏ qua hệ thống hút, hiệu quả kiểm soát bụi có thể suy giảm dần.
Người vận hành nên theo dõi chênh lệch áp suất qua bộ lọc, kiểm tra tình trạng túi lọc và quan sát lưu lượng tại các nhánh quan trọng. Khi phát hiện bụi thoát ra nhiều hơn bình thường, cần kiểm tra đồng thời độ kín đường ống, tình trạng túi lọc, cơ chế làm sạch và chế độ hoạt động của quạt.
Lịch bảo trì nên dựa trên tải lượng bụi, thời gian vận hành và khuyến nghị của nhà sản xuất. Với xưởng gia công nhiều loại vật liệu, cần xác định rõ loại bụi được phép đưa vào từng hệ thống để tránh nhiễm chéo hoặc phát sinh phản ứng nguy hiểm.
Quạt Phú Đạt Vượng và giải pháp hút bụi cho xưởng CNC
Hệ thống hút bụi CNC cần được thiết kế theo đặc tính gia công, cấu tạo máy và yêu cầu kiểm soát bụi của từng nhà xưởng. Việc phối hợp đúng giữa điểm hút, đường ống, quạt và bộ lọc giúp duy trì hiệu quả thu gom, đồng thời hạn chế bụi tích tụ trong khu vực sản xuất.
Quạt Phú Đạt Vượng cung cấp các giải pháp quạt công nghiệp phục vụ nhu cầu thông gió và hút bụi nhà xưởng. Khi lựa chọn thiết bị cho máy CNC, doanh nghiệp nên khảo sát vật liệu gia công, xác định lưu lượng và áp suất cần thiết, đồng thời đánh giá các nguy cơ cháy nổ nếu có. Thiết kế đúng ngay từ đầu sẽ giúp hệ thống phù hợp hơn với điều kiện vận hành và nhu cầu bảo trì lâu dài.
